Общее обсуждение видеокарт

Сообщений 51 страница 60 из 110

51

Radeon HD 6870 разогнан до 1200 МГц по ядру http://www.overclockers.ru/hardnews/391 … yadru.html

Просто отличный результат, если учесть что на воздухе.

0

52

Озвучена дата анонса Radeon HD 6970/6950 (Cayman) http://www.overclockers.ua/news/hardwar … 28/106512/

AMD выпустила второе исправление для драйвера Catalyst 10.10 http://www.overclockers.ua/news/softwar … 28/106523/

0

53

Изображение и характеристики GeForce GTX 580 от Inno3D
http://www.3dnews.ru/news
Руслан Цап

До мировой премьеры топового графического адаптера GeForce GTX 580 осталось уже не так уж и много времени (это событие произойдёт 9 ноября), поэтому в Сети с каждым днём появляется всё больше информации о новом флагмане одночиповых видеокарт NVIDIA на передовой архитектуре Fermi. В частности, общественности стало доступно официальное изображение версии данного ускорителя, подготовленной к выпуску компанией InnoVISION Multimedia Limited (Inno3D).

http://www.3dnews.ru/_imgdata/img/2010/11/04/601388/Inno3D_GeForce_GTX_580.jpg

Модель Inno3D GeForce GTX 580 в конструктивном плане полностью соответствует эталонному образцу от калифорнийского электронного гиганта и отличается лишь оформлением верхней крышки двухслотовой системы активного воздушного охлаждения. Новинка построена на производимом по 40-нм технологии чипе GF110, имеет на борту 1536 Мбайт памяти GDDR5 с 384-битным интерфейсом и функционирует на частотах 772/1544/4400 МГц (ядро/шейдерные блоки/память). Видеокарта использует шину PCI Express 2.0 x16, совместима с DirectX 11 Shader Model 5.0 и поддерживает такие технологии, как NVIDIA 3D Vision Surround, NVIDIA CUDA Technology, NVIDIA PhysX Technology и NVIDIA 3-Way SLI Technology. Для организации дополнительного питания предусмотрены один 6-контактный и один 8-контактный разъёмы. На заднюю панель выведены два порта DVI и выход Mini HDMI.

Напоследок сообщим, что, по слухам, NVIDIA оценила своё новое творение в $599. Если же говорить конкретно о цене Inno3D GeForce GTX 580, то на сей счёт точных сведений пока нет.

0

54

«Кайманы» от AMD вырвались на волю!
http://www.3dnews.ru/news/kaymani-ot-am … -na-volyu/ , Руслан Цап

Вот мы с вами и дождались официального анонса столь бурно обсуждаемых в последнее время графических адаптеров Radeon HD 6970 и Radeon HD 6950, которые являются первыми представителями семейства Cayman на передовой архитектуре Northern Islands и теперь возглавляют список совместимых с DirectX 11 Shader Model 5.0 одночиповых видеокарт от компании Advanced Micro Devices (AMD).

http://www.3dnews.ru/_imgdata/img/2010/12/14/603580/AMD_Radeon_HD_6900_Series_Pic_01.jpg

http://www.3dnews.ru/_imgdata/img/2010/12/14/603580/AMD_Radeon_HD_6900_Series_Pic_02.jpg

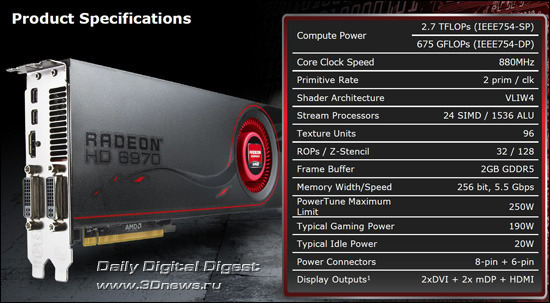

Флагман Radeon HD 6970 позиционируется создателями как наиболее привлекательная для компьютерных энтузиастов и заядлых геймеров модель с одним GPU, теоретическая производительность которой достигает 2,7 триллиона операций с плавающей запятой в секунду, тогда как у новинки Radeon HD 6950 этот показатель составляет 2,25 триллиона операций с плавающей запятой в секунду.

http://www.3dnews.ru/_imgdata/img/2010/12/14/603580/AMD_Radeon_HD_6900_Series_Pic_03.jpg

http://www.3dnews.ru/_imgdata/img/2010/12/14/603580/AMD_Radeon_HD_6900_Series_Pic_05.jpg

Видеокарты построены на изготавливаемом по 40-нм технологии чипе с площадью кристалла 389 мм2 (2,64 млрд транзисторов), который, как мы уже говорили, известен под кодовым названием Cayman, причём старшая основана на версии Cayman XT с 1536 потоковыми процессорами, 96 текстурными модулями (TMU) и 32 блоками растеризации (ROP), тогда как младшая базируется на модификации Cayman PRO c 1408 потоковыми процессорами, 88 текстурными модулями (TMU) и 32 блоками растеризации (ROP).

http://www.3dnews.ru/_imgdata/img/2010/12/14/603580/AMD_Radeon_HD_6900_Series_Pic_06.jpg

http://www.3dnews.ru/_imgdata/img/2010/12/14/603580/AMD_Radeon_HD_6900_Series_Pic_08.jpg

Каждое из решений произведено на чёрной печатной плате под шину PCI Express 2.1 x16 и укомплектовано памятью GDDR5 объёмом 2 Гбайт с 256-битным интерфейсом. При этом у более производительного дебютанта частотные показатели составляют 880/1375 МГц (ядро/память), в то время как у его менее «шустрого» собрата частотная формула имеет вид 800/1250 МГц.

http://www.3dnews.ru/_imgdata/img/2010/12/14/603580/AMD_Radeon_HD_6900_Series_Pic_09.jpg

http://www.3dnews.ru/_imgdata/img/2010/12/14/603580/AMD_Radeon_HD_6900_Series_Pic_10.jpg

Организация дополнительного питания осуществляется силами специальных разъёмов, причём у Radeon HD 6970 для этих целей служат один 8-контактный и один 6-контактный, а у Radeon HD 6950 предусмотрена пара 6-контактных. Что же касается типичной потребляемой мощности, то при воспроизведении игр она равна 190 Вт у Radeon HD 6970 и 140 Вт у Radeon HD 6950, а в холостом режиме в обоих случаях составляет 20 Вт (для разумного управления энергопотреблением применена прогрессивная технология AMD PowerTune Technology).

http://www.3dnews.ru/_imgdata/img/2010/12/14/603580/AMD_Radeon_HD_6900_Series_Pic_11.jpg

Внимания заслуживает тот факт, что понижением температуры основных «горячих точек» новобранцев занимаются двухслотовые системы активного воздушного охлаждения с технологией испарительной камеры. Напомним, что подобный подход уже успешно реализован в кулерах на конкурирующих ускорителях GeForce GTX 580 и GeForce GTX 570.

http://www.3dnews.ru/_imgdata/img/2010/12/14/603580/AMD_Radeon_HD_6900_Series_Pic_13.jpg

Если же говорить о наборе коммуникационных возможностей, то у обоих продуктов он представлен выведенными на заднюю панель двумя разъёмами DVI, портом HDMI 1.4a и дуэтом выходов Mini DisplayPort 1.2.

http://www.3dnews.ru/_imgdata/img/2010/12/14/603580/AMD_Radeon_HD_6900_Series_Pic_14.jpg

Примечательно и то, что новые ускорители снабжены усовершенствованным встроенным видеопроцессором третьего поколения UVD 3, наделены функцией Dual BIOS (имеется соответствующий переключатель), поддерживают технологии AMD Eyefinity Multi-display Technology и AMD CrossFireX Multi-GPU Technology, а также полностью отвечают всем требованиям платформы Windows 7.

http://www.3dnews.ru/_imgdata/img/2010/12/14/603580/AMD_Radeon_HD_6900_Series_Pic_12.jpg

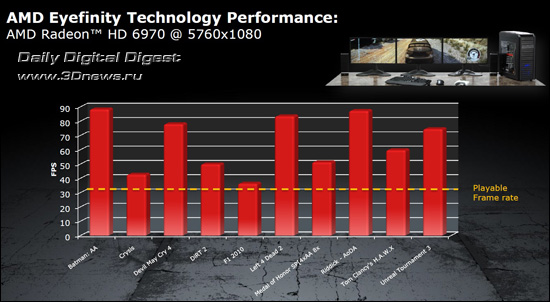

Отдельно стоит отметить, что в официальных презентационных слайдах, демонстрирующих уровень быстродействия новых графических адаптеров в современных компьютерных играх, разработчиками, как это ни странно, для сравнения взяты не GeForce GTX 580 и GeForce GTX 570, а их предшественники GeForce GTX 480 и GeForce GTX 470.

http://www.3dnews.ru/_imgdata/img/2010/12/14/603580/AMD_Radeon_HD_6900_Series_Pic_04.jpg

http://www.3dnews.ru/_imgdata/img/2010/12/14/603580/AMD_Radeon_HD_6900_Series_Pic_07.jpg

0

55

В семействе Radeon HD 7000 уже четыре чипа?
http://www.3dnews.ru/news/v-semeystve-r … ire-chipa/
Александр Шеметов

Пока рынок завоёвывает серия графических адаптеров Radeon HD 6000, инженеры компании AMD продолжают работы над следующим поколением настольных видеокарт - Radeon HD 7000. В том, что такие работы ведутся, сомнений нет. А вот в потоке информации о будущих GPU от AMD пока очень сложно выявить что-то достоверное.
Пока известно лишь то, что графические процессоры с кодовым именем Southern Islands будут выпускаться с соблюдением норм 28-нм техпроцесса. Анонс первых чипов Radeon HD 7000 может состояться не ранее третьего квартала 2011 года.
На страницах китайского форума ChipHell.com появилось сообщение о том, что ведутся работы над четырьмя 28-нм GPU Southern Islands. Готовые решения на их основе появятся в конце следующего года.
Один из участников этого форума называет кодовые имена флагманских чипов Radeon HD 7000 - RV1070 и RV1080. GPU RV1070 может получить 40 SIMD ядер, шейдерные процессоры которого буду построены по дизайну VLIW4.

0

56

Скриншот GPU-Z с характеристиками GeForce GTX 560
http://www.3dnews.ru/news/skrinshot-gpu … e-gtx-560/
Александр Шеметов

Постепенно вырисовываются технические характеристики графического адаптера GeForce GTX 560, который в конце января следующего года придет смену GeForce GTX 460. От новичка ожидается примерно 20-30% преимущество в производительности над носителем чипа GF104. Такой отрыв вполне реален. Если у «460-ой» только 336  ядер CUDA, то GTX 560 получит все 384 доступных на кристалле ядра. По предварительной информации, GPU GF114 может работать на частотах близких к 800 МГц, что также положительным образом скажется на производительности GeForce GTX 560.
В недрах форума Expreview.com удалось обнаружить скриншот утилиты GPU-Z, который отображает основные характеристики обсуждаемой видеокарты.

      http://www.3dnews.ru/_imgdata/img/2010/12/20/603949/20.png

GPU-Z GeForce GTX 560
Видеокарта GeForce GTX 560 оснащается 1024 Мбайт памяти GDDR5, которая соединяется с графическим процессором при помощи 256-битной шины. Тут сюрпризов нет. Сюрприз есть в частоте работы этой памяти – 1000 МГц (4000 МГц QDR). За счет этого ПСП увеличится с 115,2 Гбайт/с (GeForce GTX 460 1 Гбайт) до 128 Гбайт/с.  Весомее вклад в увеличение производительности внесет более высокая рабочая частота GPU GF114 – 820 МГц. Для сравнения, у GeForce GTX 460 графический процессор работает на частоте 675 МГц.

0

57

AMD Radeon HD 6950 трансформируется в Radeon HD 6970 обновлением BIOS
http://www.ixbt.com/news/hard/index.shtml?14/16/33

В середине месяца компания AMD представила графические ускорители серии Radeon HD 6900. Как оказалось, модель AMD Radeon HD 6950 можно легким движением руки превратить в Radeon HD 6970. Учитывая, что разница между рекомендованными ценами двух моделей составляет $70, иначе как новогодним подарком эту новость не назовешь.

       http://www.ixbt.com/short/images/2010/Dec/after.gif

Все дело в том, что основой для AMD Radeon HD 6950 и Radeon HD 6970 служит один и тот же GPU, и младшая модель получается из старшей блокировкой в BIOS части потоковых процессоров и понижением частот. Как выяснилось, возможна и обратная трансформация, а наличие на платах AMD Radeon HD 6900 резервной копии BIOS делает эксперимент с обновлением прошивки совершенно безопасным.

     http://www.ixbt.com/short/images/2010/Dec/Untitled-4_002_002.jpg

Статью с подробным описанием этой манипуляции опубликовал источник.
Наши коллеги успели проверить инженерный образец Radeon HD 6950, поступивший от AMD, карту под маркой HIS, предназначенную для обзора, и розничный экземпляр в исполнении ASUS. Все они благополучно пережили трансформацию в Radeon HD 6970. Более того, читатели успели проверить еще две карты HIS и одну карту PowerColor — во всех случаях операция прошла успешно.

Источник: techPowerUp!

0

58

NVIDIA представляет новое поколение мобильных видеокарт http://www.overclockers.ru/hardnews/400 … okart.html

0

59

CES 2011: дебют видеокарты MSI R6950 Twin Frozr II/OC
http://www.3dnews.ru/news/ces-2011-deby … rozr-iioc/
Руслан Цап

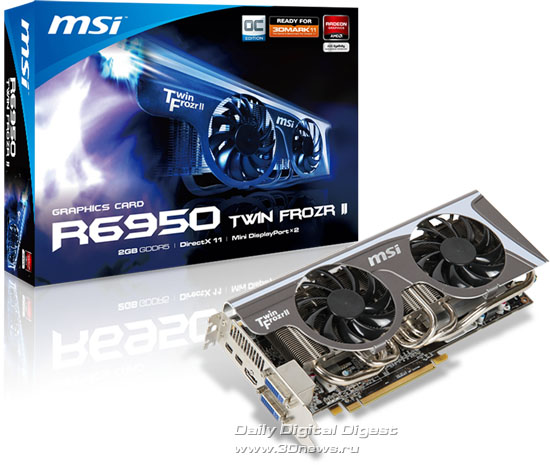

В ходе международной выставки CES 2011 в Лас-Вегасе компания Micro-Star International (MSI) официально представила видеокарту MSI R6950 Twin Frozr II/OC, в основу которой лёг графический адаптер AMD Radeon HD 6950 на созданном по 40-нм технологии чипе Cayman PRO с 2,64 млрд транзисторов, который обладает 1408 потоковыми процессорами, 88 текстурными модулями (TMU) и 32 блоками растеризации (ROP).

     http://www.3dnews.ru/_imgdata/img/2011/01/08/604804/MSI_R6950_Twin_Frozr_II_Pic_01.jpg

     http://www.3dnews.ru/_imgdata/img/2011/01/08/604804/MSI_R6950_Twin_Frozr_II_Pic_02.jpg

     http://www.3dnews.ru/_imgdata/img/2011/01/08/604804/MSI_R6950_Twin_Frozr_II_Pic_03.jpg

Модель изготовлена на нестандартной по дизайну печатной плате под шину PCI Express 2.1 x16 с применением высококачественных и более надёжных конденсаторов с твёрдым электролитом. Её охлаждением занимается фирменный двухслотовый кулер активного типа MSI Twin Frozr II, конструкция которого предполагает наличие крупного алюминиевого радиатора с пятью тепловыми трубками (две более толстые с прогрессивной технологией MSI SuperPipe), обдуваемого парой 80-мм вентиляторов с функцией управления скоростью вращения методом широтно-импульсной модуляции. По заявлениям разработчиков, в сравнении с эталонным образцом AMD им удалось в своём детище уменьшить уровень шума на 19,6 дБ, а также дополнительно снизить температуру GPU на 6 градусов по шкале Цельсия.

     http://www.3dnews.ru/_imgdata/img/2011/01/08/604804/MSI_R6950_Twin_Frozr_II_Pic_04.jpg

Ускоритель укомплектован памятью GDDR5 объёмом 2 Гбайт с 256-битным интерфейсом и функционирует на фабрично повышенных частотах 810/5000 МГц (ядро/память). Он совместим с DirectX 11 Shader Model 5.0, снабжён усовершенствованным встроенным видеопроцессором третьего поколения UVD 3, поддерживает технологии AMD PowerTune Technology, AMD Eyefinity Multi-display Technology и AMD CrossFireX Multi-GPU Technology, а также полностью отвечает всем требованиям платформы Windows 7. На задней панели расположены два разъёма DVI, порт HDMI 1.4a и пара выходов Mini DisplayPort 1.2.

     http://www.3dnews.ru/_imgdata/img/2011/01/08/604804/MSI_R6950_Twin_Frozr_II_Pic_05.jpg

Ожидается, что в продажу данный продукт поступит до конца текущего месяца, однако пока точно не известно, по какой именно цене.

0

60

Asus демонстрирует "трёхэтажный" вариант Radeon HD 6970 http://www.overclockers.ru/hardnews/400 … _6970.html
Обзор видеокарт AMD Radeon HD 6950 и HD 6970 (часть 2) http://www.overclockers.ru/lab/40006/Ob … ast_2.html

0
